기하공차 도시 방법 및 기호 정리

1. 기하공차의 종류와 기호

기하공차는 규제되는 속성에 따라 모양공차, 자세공차, 위치공차 및 흔들림 공차가 있다. 기하공차를 적용하는 데에는 기준이 되는 형체가 필요 없이 규제되는 형체에만 적용되는 형체, 즉 단독 형체와 반드시 기준이 되는 형체(데이텀)로 규제되는 관령 형체가 있다. 일반적으로 모양 공차는 데이텀이 없이 단독 형체로 규제되고 자세, 위치 및 흔들림 공차는 데이텀이 필요한 관련 형체로 규제된다. 다만, 윤곽도 공차는 모양공차를 규제할 때는 단독 형체로 방향 및 위치공차에는 관련 형체로 규제할 수 있다. 기하공차의 종류에 따른 주요 용어와 정의, 기호는 다음과 같다.



1) 기하공차 용어에 대한 정의

용어	정의
공차영역 (tolerance zone)	하나 또는 여러 기하학적으로 완벽한 선 또는 표면과 선형(직선 및 곡선) 치수의 특성에 의해 제한되는 공간
형체	표면, 구멍 홈, 나사산, 모떼기 부분또는 윤곽과 같은 가공물의 특정한 부분
직진도(straightness)	기하학적으로 정확한 직선으로부터의 어긋남의 크기
평면도(flatness)	기하학적으로 정확한 평면으로부터의 어긋남의 크기
진원도(roundness)	기하학적으로 정확한 원으로부터의 어긋남의 크기
원통도(cylindricity)	기하학적으로 정확한 원통으로부터의 어긋남의 크기
선의 윤곽도 (profile of a line)	이론적으로 정확한 치수에 따라 정해진 선의 윤곽으로부터의 어긋남의 크기
면의 윤곽도 (profile of a surface)	이론적으로 정확한 치수에 따라 정해진 면의 윤곽으로부터의 어긋남의 크기
평행도 (paralleism)	데이텀 직선 또는 데이텀 평면에 대하여 평행인 기하학적 직선이나 기하학적 평면으로부터의 평행이어야 할 직선 형체 또는 평면 형체의 어긋남의 크기
직각도 (squareness)	데이텀 직선 또는 데이텀 평면에 대하여 평행인 기하학적 직선이나 기하학적 평면으로부터 직각이어야 할 직선 형체 또는 평면 형체의 어긋남의 크기
경사도 (angularity)	데이텀 직선 또는 데이텀 평면에 대하여 이론적으로 정확한 각도를 갖는 기하학적 직선이나 기하학적 평면으로부터의 이론적으로 정확한 각도를 가져야 할 직선 형체 또는 평면 형체의 어긋남의 크기
위치도 (position)	데이텀이나 기타의 형체와 관련하여 정해친 이론적으로 정확한 위치로부터의 점, 직선 형체 또는 평면 형체의 어긋남의 크기
동심도 (concentricity)	데이텀 축 직선과 동일 직선 위에 있어야 할 축, 선의 데이텀 축 직선으로부터의 어긋남의 크기
대칭도 (symmetry)	데이텀 축 직선 또는 데이텀 중심 평면에 관하여 서로 대칭이어야 할, 형체의 대칭 위치로부터의 어긋남의 크기
원주 흔들림 (circular run out)	데이텀 축 직선을 축으로 하는 회전면의 대상물 또는 데이텀 축 직선에 대하여 수직인 원형 평면의 대상물을 데이텀 축 직선의 둘레에 회전했을 때, 그 표면이 지정된 위치 또는 임의의 위치로 지정된 방향으로 변위하는 크기
온 흔들림 (total run out)	데이텀 축 직선을 축으로 하는 원통면의 대상물 또는 데이텀 축 직선에 대하여 수직인 원형평면의 대상물을 데이텀 축 직선의 둘레에 회전했을 때 그 표면이 지정된 방향으로 변위하는 크기

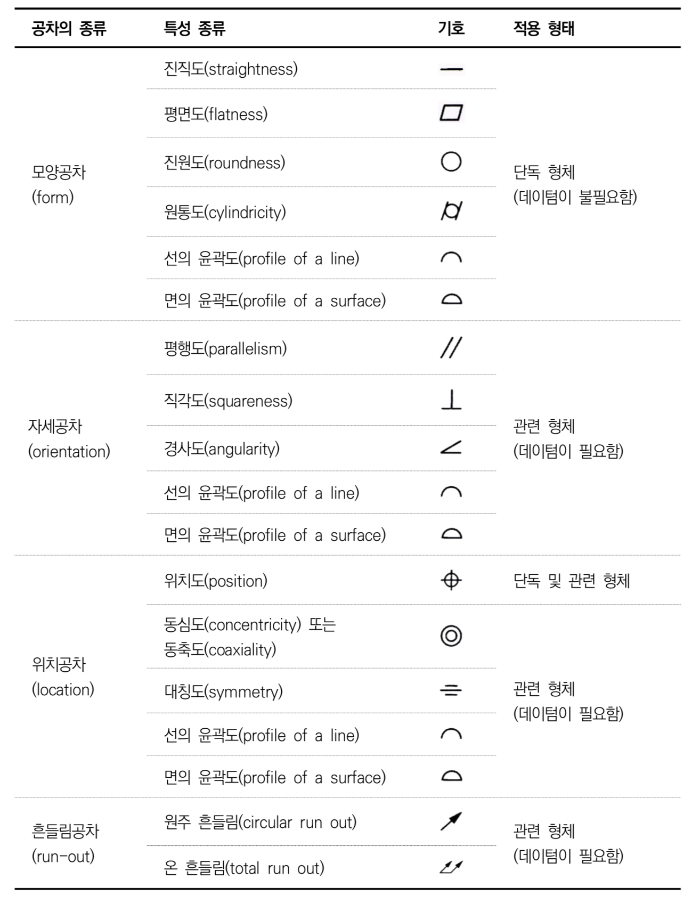

2) 기하공차의 종류와 기호

기하공차의 종류와 기호

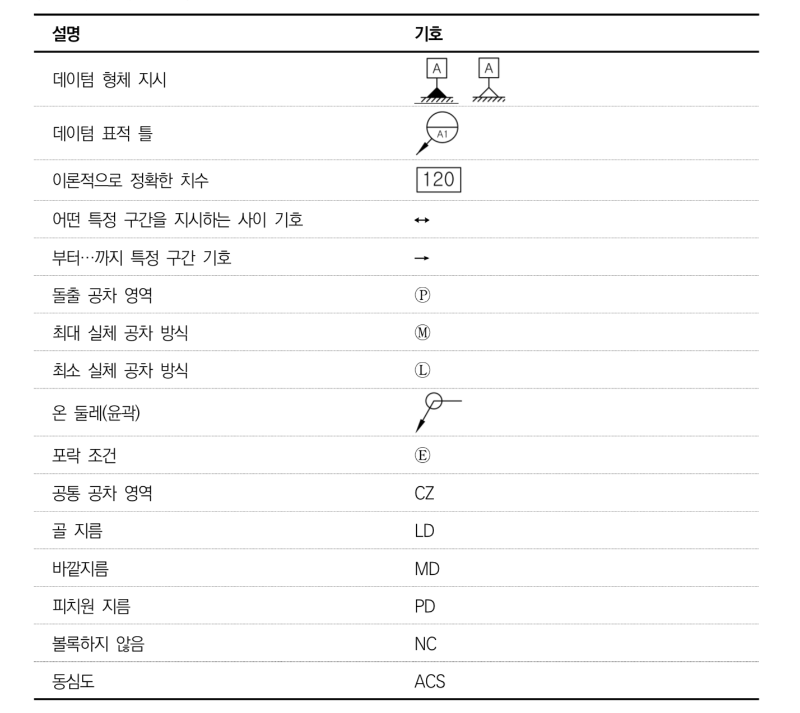

3) 기하공차에 적용되는 부가기호

기하공차에 적용되는 부가기호



2. 기하공차 도시 방법에 대한 일반 사항

1) 도면에 지정하는 대상물의 모양, 자세 및 위치의 편차 그리고 흔들림의 허용값에 대하여 원칙적으로 기하공차에 의하여 도시한다.

2) 형체에 지정한 치수의 허용한계는 특별히 지시가 없는 한, 기하공차를 규제하지 않는다.

3) 기하공차는 기능상의 요구, 호환성 등 여러 요구 조건을 만족시키기 위하여 꼭 필요 불가결한 곳에만 지정한다.

4) 기하공차의 지시는 특정한 생산 방식, 측정 방법 또는 검사 방법을 한정하여 적용하는 것은 아니다. 다만, 특정한 방식을 적용하고자 할 경우에는 별도로 지시한다. 특정한 측정방법 또는 검사 방법이 별도로 지시되어 있지 않을 경우에는 대상으로 하는 공차역의 정의에 대응하는 한, 임의의 측정 방법 또는 검사 방법을 선택할 수 있다.



3. 공차 기입틀의 표시 사항

공차에 대한 표시 사항은 공차 기입틀을 두 구획 또는 그 이상으로 구분하여 그 안에 기입한다. 이들 구획에는 각각의 내용을 다음 순서에 의해 왼쪽에서 오른쪽으로 기입한다. 먼저, 기하공차의 종류를 나타내는 기호와 기하공차 값을 지시한다. 필요시 데이텀 또는 데이텀 종류를 지시하는 문자 기호를 도시한다. 다만, 규제되는 형체가 단독 형체인 경우에는 문자 기호를 붙이지 않는다.

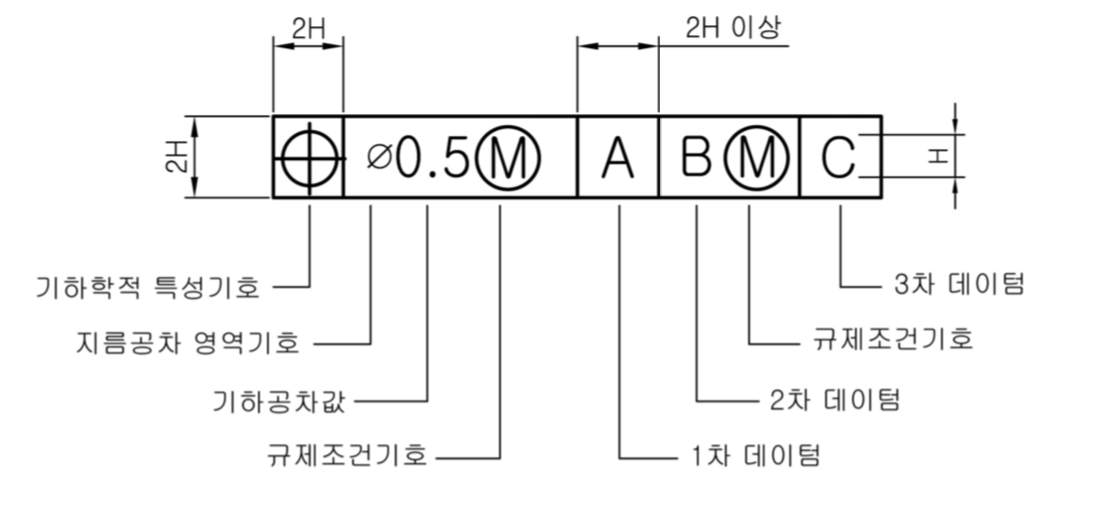

공차 틀 내에서 각 요소의 구성과 순서



4. 공차 기입 틀의 기입법

1) 기하공차의 기호

적용하고자 하는 기하 공차의 기호를 표시한다.

2) 지름 기호

기하공차 영역을 원통이나 지름으로 규제하고자 할 경우에는 지름 기호 ∅(파이)를 붙이고 폭의 공차 영역으로 규제하고자 할 경우에는 기호를 붙이지 않는다. 기타 규제되는 형상에 따라 'S∅' 또는 'R'과 같은 기호를 붙일 수 있다.

3) 기하공차 값

제품의 기능이나 사용목적을 고려하여 기하공차 값의 크기를 정한다.

4) 규제 형체에 대한 규제 조건 기호

규제 형체에 대한 규제 조건 기호로 최대 실체 공차 방식, 최소 실체 공차 방식 및 형체 치수 무관계 등을 적용할 수 있다.

5) 데이텀

관련 형체로 규제되는 기하공차에 대하여 데이텀이 필요하다. 데이텀은 반드시 1개 이상이어야 하고 최대 3개까지 가능하다. 데이텀은 우선순위에 따라 1차 데이텀, 2차 데이텀, 3차 데이텀 등으로 데이텀을 설정한다.

6) 데이텀 형체에 대한 규제 조건

공차 기입틀에서 데이텀 형체가 B가 크기를 갖고 있으며, 규제 조건이 필요한 경우 규제 형체와 마찬가지로 데이텀 형체에도 규제 조건 기호를 붙인다.

7) 적용개소

공차를 2개 이상의 형체에 똑같이 적용하는 경우에는 기호 '×'를 사용하거나 'n구멍'(n은 구멍의 개수)과 같은 주기를 공차 기입틀 위쪽에 기입한다.

8) 규제하고자 하는 형체의 임의 위치에서 특정한 길이에 대하여 공차를 지정하고자 하는 경우

공차값 뒤에 사선을 긋고 그 길이를 기입하여 특정 길이에 대한 공차를 지시한다. 이는 한정된 부분에 기하공차 값이 집중되는 것을 방지하기 위한 규제 방법이다. 또한, 전체에 대한 공차값과 각각의 특정 길이에 대한 공차값을 규제하는 형체에 동시에 지시하고자 할 경우, 전체에 대한 공차값은 칸막이 위쪽에, 특정 길이에 대한 공차값은 아래에 기입하여 나타낸다. 이때 특정 길이 당 기하공차 값은 전체의 기하공차 값보다 작아야 한다.

—	0.01
	0.05/200

9) 공차 범위 내에 있는 어떤 형상이 형체의 품질이나 특성에 따라 특별히 지시할 요구사항이 있는 경우

공차 기입 틀 부근에 요구사항을 표시한다. 예를 들어 공차 영역이 볼록하지 않아야 한다면 'NC'를 공차 틀 부근에 표기한다.



출처. 국가직무능력표준 https://www.ncs.go.kr/index.do
